Топливный насос бензиновых двигателей совмещен с датчиком уровня топлива и расположен в топливном баке автомобиля Транспортер Т4. У дизельного двигателя топливный насос встроен в ТНВД, датчик уровня топлива находится сверху на топливном баке (см. рис. 253).

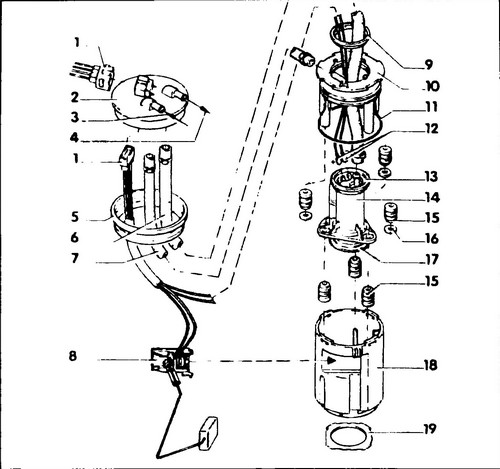

Рис. 253 Топливный насос и датчик уровня топлива
1 - разъем проводки, 2 - крышка, 3 - возврат излишка топлива от топливного распределителя, 4 - подача топлива (к топливному фильтру), 5, 11- уплотнительные кольца, 6, 7 - топливные шланги подачи, 8 - датчик уровня топлива, 9 - верхнее стопорное кольцо, 10 - верхняя часть корпуса, 12 - разъем топливного насоса, 13 - верхнее уплотнительное кольцо, 14 - топливный насос, с сетчатым фильтром и обратным клапаном, 15 - резиновая втулка опоры, 16 - шайба, 17 - нижнее уплотнительное кольцо, 18 - нижняя часть корпуса, 19 - кольцо


Датчик уровня топлива поплавкового типа.
При падении уровня топлива, опускается поплавок с рычагом. Связанный с потенциометром рычаг поплавка изменяет сопротивление датчика. В результате напряжение на индикаторе уровня топлива на шкале приборов отклоняется.

Снятие

♦ Снимите клеммы с аккумуляторной батареи.
♦ Разрежьте покрытие пола справа от рычага ручного тормоза.
♦ Снимите ограждение датчика уровня топлива/топливного насоса.
♦ Разъедините разъем датчика уровня/топливного насоса, приподняв маленькой отверткой боковые стопорные язычки (см. рис. 254).

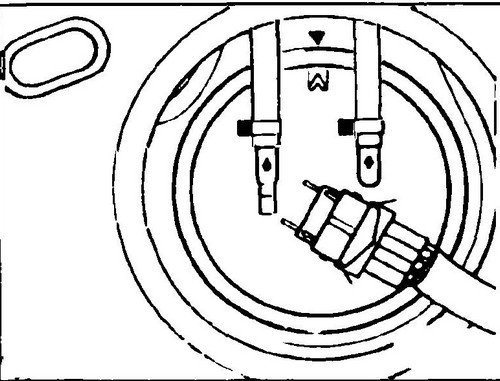

Рис. 254 Отсоединение разъема датчика уровня топлива


♦ Ослабив хомуты отсоедините трубопроводы подачи и возврата топлива от шлангов.
♦ Отверните накидную гайку специальным ключом VW - 3217.
♦ Выньте из отверстия топливного бака крышку (2) и уплотнительное кольцо (см. рис. 256, 257).

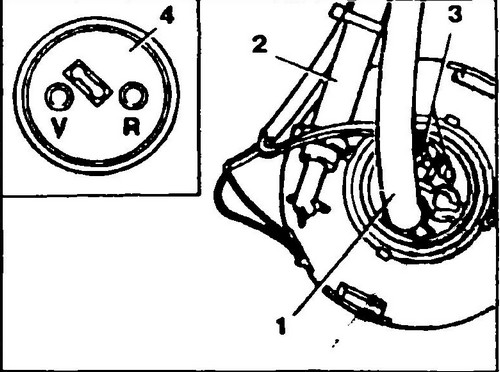

Рис. 255 Отсоединение шлангов

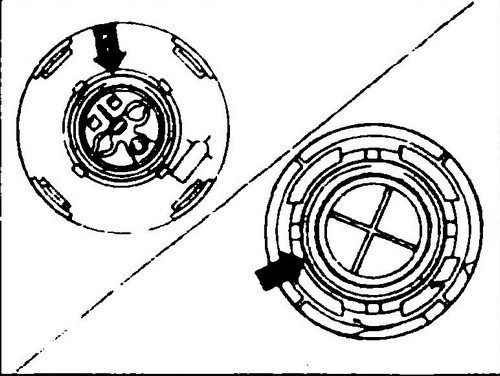

Рис. 256 Установка уплотнительных колец

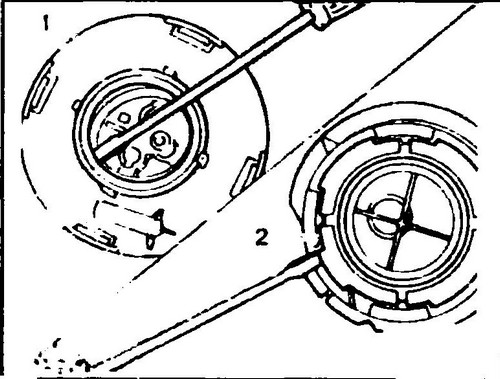

Рис. 257 Снятие стопорного и байонетного кольца

Поворотом влево разъедините байонетный разъем верхней части блока топливный насос/датчик уровня топлива.
♦ Выньте из нижней части корпуса узла датчик уровня топлива. Отсоедините шланг подачи топлива (1, см. рис. 255), шланг возврата топлива (2) и разъем топливного насоса (3).
♦ Выньте отверткой верхнее стопорное кольцо (1, см. рис. 257) и байонетное кольцо (2) (на нижней части корпуса).
♦ Откройте отверткой верхнюю часть корпуса (см. по стрелке рис. 258) и выньте его из нижней части.

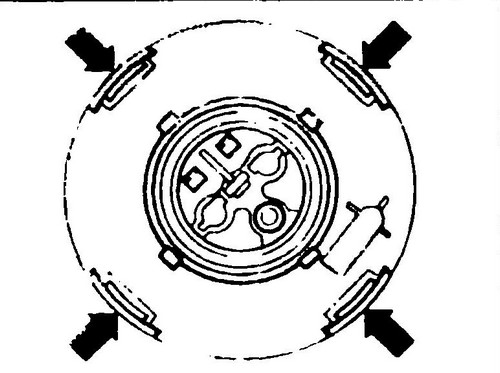

Рис. 258 Снятие верхней части узла насос/датчик


♦ Выньте топливный насос из нижней части корпуса узла.

Установка

♦ Установить сверху и снизу уплотнительные кольца топливного насоса (см. по стрелке рис. 256) в верхней и нижней части корпуса.
♦ Закрепите верхнее уплотнительное кольцо стопорным кольцом, нижнее — байонетным кольцом.
♦ При сборке покройте смазкой кольцо верхней части корпуса.
♦ Наденьте шланги подачи и возврата топлива и закрепите их хомутами. При этом учитывайте маркировку (4) на трубках крышки (3, рис. 255).
♦ Установите узел насос/датчик в топливный бак, поверните его слева направо, застопорив тем самым байонетный разъем.
♦ Покройте смазкой и установите уплотнительное кольцо (5) крышки (2) (см. рис. 253).
♦ Установите крышку так, чтобы маркировка на крышке совпадала с маркировкой на топливном баке (см. рис. 254).
♦ Наденьте и затяните накидную гайку.
♦ Наденьте шланги подачи и возврата топлива и закрепите их хомутами.
♦ Подсоедините разъем проводки.
♦ Установите на место ограждение датчика.
♦ Установите напольное покрытие на место, закрепите края клейкой лентой.
♦ Подсоедините клеммы к аккумулятору.
